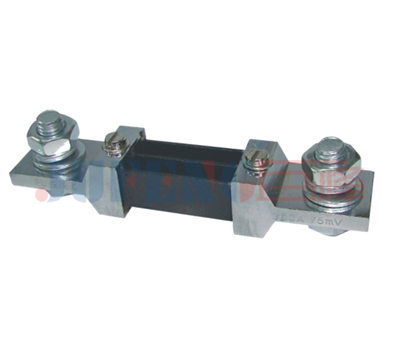

FL-2型( 300A) 返回上層

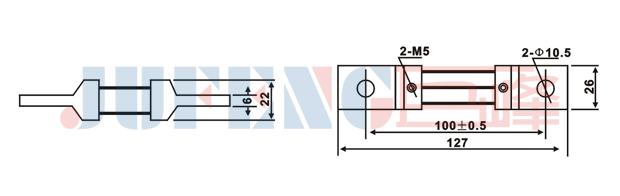

產品參數/尺寸圖
固定式定值分流器說明 用途： 固定式定值分流器是一種適用于對測量直流電流在10kA以下直接作用于模擬顯示儀器連同使用以擴大直流電流測量范圍的外附分流器，或可看成在依次電路中作電流取樣用的標準電阻器，其取樣電壓可看作測量用的一次電流的模擬信號。
主要技術參數
1、準確度等級：2～4000A；0.5級：5000～10000A；1級。
2、環境條件：-40～+60℃，相對溫度≤95%(35℃)。
3、超載性能：額定電流120%，2小時。
4、電壓降：50mV60mV70mV100mV
5、負載下發熱：溫升變化趨于穩定后，額定電流50A以下不超過80℃；額定電流50A以上不超過120℃。
分流器接線示意圖
注意事項
一、分流器一次回路的電纜（或銅排）與分流器連接處不允許有人為的接觸電阻，二次電壓的取樣點不能從非取樣點取樣。
二、實際使用的電流（長時間）建議不超過額定電流的80%。
